万能伺服拉力机

万能伺服拉力机

作者:admin    来源:本站    发布时间:2019-08-03 11:29:37    浏览量:

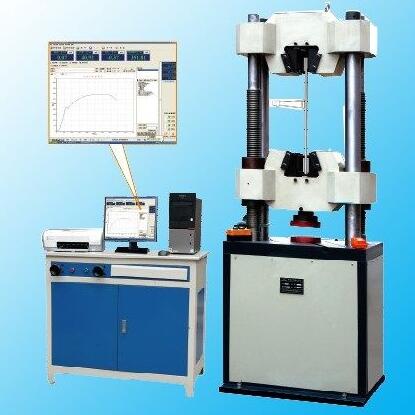

万能伺服拉力机产品介绍
一、功能用途:

DWS-1000C电脑伺服液压万能拉力试验机主机采用油缸下置式主机,主要主要适用于金属及非金属材料的测试,如橡胶、塑料、电线电缆、光纤光缆、安全带、保险带、皮革皮带复合材料、塑料型材、防水卷材、钢管、铜材、型材、弹簧钢、轴承钢、不锈钢(以及其它高硬度钢)、铸件、钢板、钢带、有色金属金属线材有高温环境下的拉伸、压缩、弯曲、剪切、剥离、撕裂、两点延伸(需另配引伸计)等多种试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。

.

万能伺服拉力机主要特点:

采用进口光电编码器进行位移测量,控制器采用嵌入式单片微机结构,内置功能强大的测控软件,集测量、控制、计算、存储功能于一体。具有自动计算应力、延伸率(需加配引伸计)、抗拉强度、弹性模量的功能,自动统计结果;自动记录最大点、断裂点、指定点的力值或伸长量;采用计算机进行试验过程及试验曲线的动态显示,并进行数据处理,试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑,并可打印报表,产品性能达到国际先进水平。

满足标准:

《GB/T16491-1996 电子万能试验机》GB228-2002《室温材料 金属拉伸试验方法》

应用行业:

广泛应用于计量质检;服装鞋业;橡胶塑料;冶金钢铁;机械制造;电子电器;汽车生产;纺织化纤;电线电缆;包装材料和食品;仪器仪表;医疗器械;民用核能;民用航空;高等院校;科研实验所;商检仲裁、技术监督部门;建材陶瓷;石油化工;其它行业。

二、万能伺服拉力机技术参数:

1 最大试验力kN 1000kN 600KN 100KN

2 试验力测量范围kN 50~1000

3 试验力示值相对误差 ≤示值的±1%

4 试验力分辨率 0.01kN

5 位移测量分辨力mm 0.01

6 变形测量精度mm 0.01

7 最大拉伸试验空间mm 750

8 最大压缩空间mm 380

9 活塞行程mm 150

10 圆试样钳口夹持直径mm Φ13-Φ40

11 扁试样钳口夹持厚度mm 0-15

12 扁试样最大夹持宽度mm 75

13 压盘尺寸mm φ160mm

14 弯曲试验两点间最大距离mm 450

15 弯曲支滚宽度mm 140

16 弯曲支滚直径mm Φ40

17 活塞最大移动速度mm/min 50

18 夹紧方式 自动加紧

19 主机外形尺寸mm 900×710×2200

20 测力柜外形尺寸mm 1000×700×1400

21 重量 4000kg

软件特点:

一.全电脑伺服控制材料试验机软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试设定,范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。
B. 试品资料:提供使用者设定所有试品数据,一次输入永久重复使用。并可自行增修公式以提高测试数据性。
C. 双报表编辑:完全开放式使用者编辑报表,供测试者选择喜好的报表格式(测试程序新增内建EXCEL报表功能扩展了以往单一专业报表的格局)
D. 各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,长度单位mm、cm、inch。
E. 图形曲线尺度自动最佳化(Auto Scale),可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。
F.测试结果可以EXCEL格式的数据形式输出。
G. 测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。备份:测试数据可保存在任意硬盘分区。。
H.软件具有历史测试数据演示功能。

二.全电脑伺服控制材料试验机附件
A.一年保固书及中文操作说明书各一份。
B. 随机赠送标准拉力夹具一组.
C.拉力机专用测试软件一份。
D.品牌电脑一套、彩色打印机一台

三. 全电脑伺服控制材料试验机可测试项目

普通测试项目:(普通显示值及计算值)
●拉伸应力  ●拉伸强度
●扯断强度  ●扯断伸长率
●定伸应力  ●定应力伸长率
●定应力力值 ●撕裂强度
●任意点力值 ●任意点伸长率
●抽出力   ●粘合力及取峰值计算值

1.弹性系数即弹性杨氏模量
定义:同相位的法向应力分量与法向应变之比。为测定材料刚性之系数,其值越高,材料越强韧。
2. 比例限:荷重在一定范围内与伸长可以维持成正比之关系,其最大应力即为比极限。
3.弹性限:为材料所能承受而不呈永久变形之最大应力。
4.弹性变形:除去荷重后,材料的变形完全消失。
5.永久变形:除去荷重后,材料仍残留变形。
6.屈服点:材料拉伸时,变形增快而应力不变,此点即为屈服点。屈服点分为上下屈服点,
一般以上屈服点作为屈服点。
屈服(yield):荷重超过比例限与伸长不再成正比,荷重会突降,然后在一段时间内,
上下起伏,伸长发生较大变化,这种现象叫作屈服。
7.屈服强度:拉伸时,永久伸长率达到某一规定值之荷重,除以平行部原断面积,所得之商。
8.弹簧K值:与变形同相位的作用力分量与形变之比。
9.有效弹性和滞后损失:在屈服强度试验机上,以一定的速度将试样拉伸到一定的伸长
率或拉伸到规定的负荷时,测定试样收缩时恢复的功和伸张时消耗的功之比的百分数,即为
有效弹性;测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数,即为
滞后损失。

四.全电脑伺服控制材料试验机软件操作界面

五.全电脑伺服控制材料试验机测试结果

六. 全电脑伺服控制材料试验机报告一览(可以曲线及数据的方式记录下整个试验过程)
